CJ1W-DRM21

CJ系列DeviceNet单元

CJ1W-DRM21

支持CJ系列的DeviceNet单元配备行业先进性能与功能

CJ1W-DRM21相关零件 DIP开关已于2020年3月停产。

信息更新: 2023年9月20日

项目	规格
通信协议	DeviceNet标准

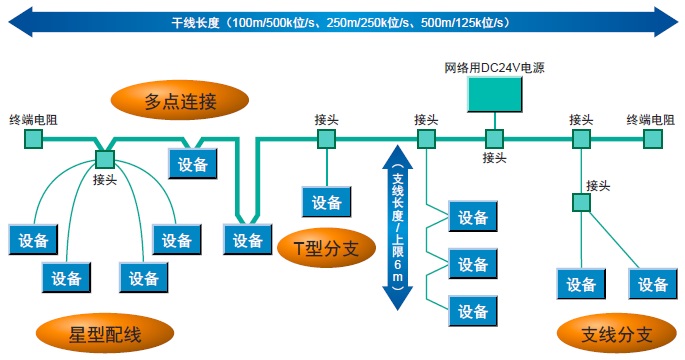

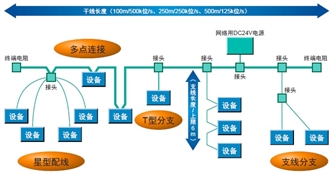

*连接形式 1**	可组合使用多点连接式和T型分支式(对于干线及支线)
通信速度	500k/250k/125k位/s
通信媒介	5根专用电缆(2根信号电缆、2根电源电缆、1根屏蔽电缆) 4根专用扁平电缆(2根信号电缆、2根电源电缆)
通信距离使用5根专用电缆时	通信速度	网络长度上限	支线长度	支线总长度
	500k位/s	100m以下 *2	6m以下	39m以下
	250k位/s	250m以下 *2	6m以下	78m以下
	125k位/s	500m以下 *2	6m以下	156m以下
通信距离使用4根专用扁平电缆时	通信速度	网络长度上限	支线长度	支线总长度
	500k位/s	75m以下	6m以下	35m以下
	250k位/s	150m以下	6m以下	48m以下
	125k位/s	265m以下	6m以下	135m以下
通信用电源	从外部供给DC24V
连接节点数上限	64台(包含主站、从站、配置器)

*1. 干线两端必须连接终端电阻。
*2. 此为使用较粗的专用电缆作为干线时的数值。使用较细的专用电缆作为干线时，该数值为100m以下。

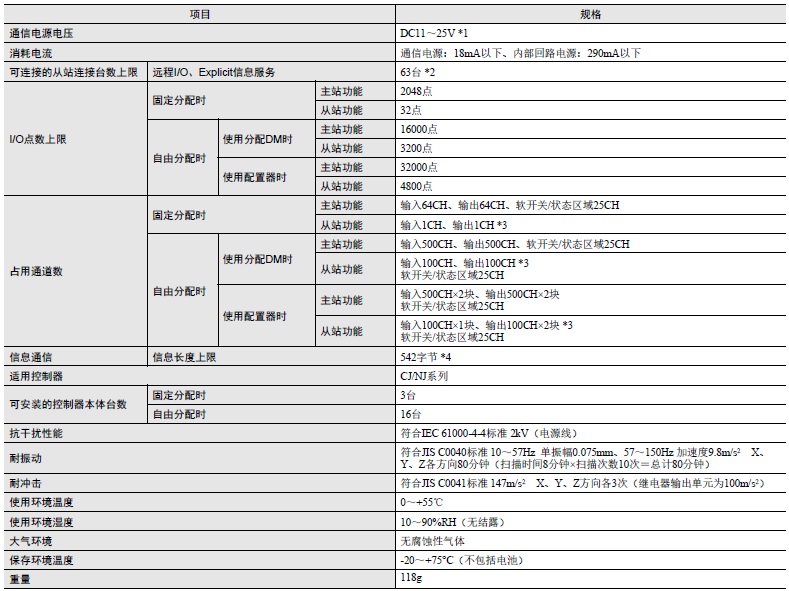

*1. 使用的通信电源的规格请参见用户手册。
*2. 由于连接主站单元时使用了1个节点，可连接63台从站。
*3. 从站功能的输入指从站到主站的输入，输出指主站到从站的输出。
*4. 使用CMND命令（对于NJ系列为SendCmd命令）时，信息长度上限包含指令代码。
