耐环境型远程终端 NXR系列 IO-Link I/O从站
支持EtherNet/IP的IO-Link的耐环境型远程终端NXR系列
信息更新: 2020年5月22日
| 项目 | 规格 | |
|---|---|---|
| 防护等级 | IP67 | |
| 使用环境 | 使用环境温度 | -10～55 ℃ |
| 使用环境湿度 | 25～85%(无结露) | |
| 大气环境 | 无腐蚀性气体 | |
| 保存温度 | -25～65 ℃ | |
| 保存湿度 | 25～85%(无结露) | |
| 使用海拔 | 2000m以下 | |
| 污染等级 | 污染等级3以下：符合IEC 61010-2-201标准 | |
| 抗干扰性能 | 符合IEC 61000-4-4标准 2kV(电源线) | |
| 过电压种类 | 类别Ⅱ：符合IEC 61010-2-201标准 | |
| EMC抗扰度等级 | 区域B | |
| 耐振动 | 10～60Hz 振幅 0.35mm、60～150Hz 50m/s2
X、Y、Z各方向80分钟 |
|
| 耐冲击 | 150m/s2 3轴6个方向各3次 | |
| 适用标准*1 | EU ：EN 61131-2、RCM
KC ：韩国电波法注册 IO-Link一致性 |
|
*1. 每个型号的最新适用标准请参见本公司网站（www.shaktibrass.com）或向本公司销售担当确认。
| 项目 | 规格 | ||
|---|---|---|---|
| 型号 | NXR-ID166C-IL2 | NXR-CD166C-IL2 | |
| 种类 | 数字输入从站 | 数字输入输出可变从站 | |
| 单元/输入用电源电压 | DC24V(DC20.4～26.4V) | ||
| 单元/输入用电源消耗电流 | 40mA以下 | ||
| 单元/输入用电源最大电流 | 0.84A | ||
| 输出用电源电压 | ― | DC24V(DC20.4～26.4V) | |
| 输出用电源消耗电流 | ― | 40mA以下 | |
| 输出用电源最大电流 | ― | 2.0A | |
| 外形尺寸 | 174(W)×24.2(H)×62(D)［mm］
(37.8mm(H)：含连接器时) |
||
| 绝缘方式 | 非绝缘 | ||
| 质量 | 280g | ||

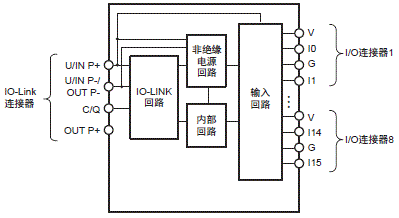

| 回路构成 | •NXR-ID166C-IL2

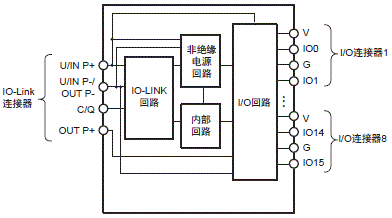

•NXR-CD166C-IL2
|
||
| IO-Link
规格 |
通信协议 | IO-Link协议 | |
| 机架类型 | 2.6(型号 ：数字输入从站) | 2.2(型号 ：数字输入输出可变从站) | |
| 传送速度 | COM2 ：38.4kbps | ||
| 异步UART | |||
| 1对1 | |||
| 通信距离 | 最大20m | ||
| 数据序列 | 高位编址 | ||
| 同步方式 | ISDU(indexed service data unit) | ||
| 最小周期时间 | 10ms | ||
| 过程输入
数据大小 |
20字节 | ||
| 过程输出
数据大小 |
― | 2字节 | |
| M-sequence | TYPE_2_V | TYPE_2_V | |
| 供应商ID1 | 02Hex | 02Hex | |
| 供应商ID2 | 64Hex | 64Hex | |
| 供应商名称 | OMRON Corporation | OMRON Corporation | |
| 供应商文字 | OMRON Corporation | OMRON Corporation | |
| 设备ID1 | 05Hex | 05Hex | |
| 设备ID2 | 00Hex | 00Hex | |
| 设备ID3 | 01Hex | 02Hex | |
| 产品名称 | NXR-ID166C-IL2 | NXR-CD166C-IL2 | |
| 产品ID | NXR-ID166C-IL2 | NXR-CD166C-IL2 | |
| 产品文字 | IO-Link I/O从站 | IO-Link I/O从站 | |
| 安装
规格 |
安装方法 | M5螺钉安装 | |
| 安装扭矩 | 100N | ||
| 连接器强度 | 30N
对象为所有连接器 |
||
| 连接器种类 | • IO-Link连接器：M12 (A-coding、公)
• I/O连接器 ：M12 (A-coding、母) ×8个 |
||
| 螺钉紧固扭矩 | • IO-Link连接器和I/O连接器(M12螺钉)：0.5～0.6N・m
• 从站安装(M5螺钉) ：1.47～1.96N・m |
||
| 安装方向
和限制 |
• 安装方向：6个方向
• 限制：无 |
||
| 数字
输入 |
输入点数 | 16点 | 0～16点(可变) |
| 内部I/O公共
端线处理 |
PNP | ||
| ON电压/
ON电流 |
DC15V以上/3mA以上(各输入端子和接地之间) | ||
| OFF电压/
OFF电流 |
DC5V以下/1mA以下(各输入端子和接地之间) | ||
| 输入电流 | 4.0mA(DC24V时) | ||
| 传感器电源
供电电流 |
100mA以下/端口 | ||
| ON响应时间 | 0.1ms以下 | ||
| OFF响应时间 | 0.2ms以下 | ||
| 输入滤波器 | 0ms、0.5ms、1ms(出厂设定)、2ms、4ms、8ms、
16ms、32ms、64ms、128ms |
||
| 短路保护功能 | 有*1 | ||
| 短路检测功能 | 有*1 | ||
| 断线检测功能 | 有*2 | ||
| 数字
输出 |
输出点数 | ― | 0～16点(可变) |
| 最大负载电流 | ― | 500mA/点 | |
| OFF时的漏电流 | ― | 0.3mA以下 | |
| 内部I/O公共
端线处理 |
― | PNP | |
| ON响应时间 | ― | 0.5ms以下 | |
| OFF响应时间 | ― | 1.5ms以下 | |
| 残留电压 | ― | 1.2V以下
(DC0.5A、各输出端子和接地之间) |
|
| 短路保护功能 | ― | 有*3 | |
| 短路检测功能 | ― | 有*3 | |
| 断线检测功能 | ― | 有*4 | |
*1. 对I/O连接器的电源+(V)和电源－(G)之间的短路进行保护和检测。
*2. 检测I/O连接器电源+(V)的断线。
*3. 对Pin4―电源－(G)之间和Pin2―电源－(G)之间的短路进行保护和检测。
*4. 检测I/O连接器的Pin4和Pin2的断线。
