H3Y

固态定时器

H3Y

时序控制用超小型定时器

PYF08A，PYF14A系列部分产品预定于2021年3月底订货截止。H3Y系列部分机型定于2022年3月底订货截止

替代产品查询

信息更新: 2019年12月11日

型号标准

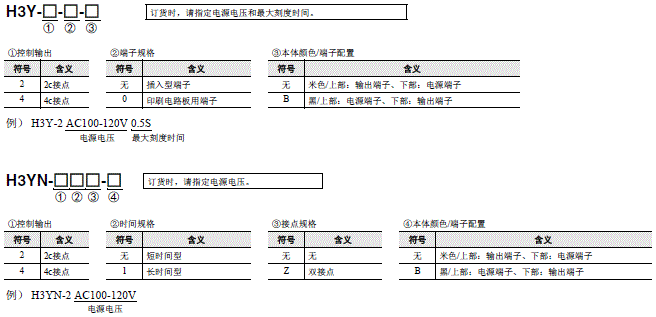

H3Y 种类 1

种类/对应电压及最大刻度时间

订货时，请指定电源电压和最大刻度时间。

种类

动作方式/复位方式		限时动作/自动复位
限时接点		2c	4c
电源加载、超时亮灯显示	表面安装(插入型端子)	H3Y-2	H3Y-4　*
电源加载、超时亮灯显示	表面安装(印刷电路板用端子)	H3Y-2-0	H3Y-4-0 *

注： H3Y不附带连接插座、固定支架。（另售）详情请参见样本。
* 需要微小负载的开关时，请使用H3Y-4、H3Y-4-0系列。

对应电压及最大刻度时间

型号		H3Y-2
电源电压		AC100～120V 50/60Hz	AC200～230V 50/60Hz	DC12V	DC24V	DC48V	DC100～110V
最大刻度时间	0.5s	有	有	另行咨询	有	另行咨询	有
	1s	有	有	有	有	另行咨询	有
	5s	有	有	有	有	有	有
	10s	有	有	有	有	有	有
	30s	有	有	有	有	有	有
	60s	有	有	有	有	另行咨询	有
	120s	有	有	另行咨询	有	另行咨询	有
	3min	有	有	有	有	另行咨询	另行咨询
	5min	有	有	有	有	另行咨询	有
	10min	有	有	有	有	另行咨询	有
	30min	有	有	有	有	另行咨询	另行咨询
	60min	有	有	有	有	另行咨询	另行咨询
	3h	有	有	另行咨询	有	另行咨询	另行咨询

型号		H3Y-2-0
电源电压		AC100～120V 50/60Hz	AC200～230V 50/60Hz	DC12V	DC24V	DC48V
最大刻度时间	0.5s	另行咨询	另行咨询	无	有	无
	1s	另行咨询	另行咨询	另行咨询	另行咨询	另行咨询
	5s	有	另行咨询	另行咨询	有	另行咨询
	10s	另行咨询	另行咨询	另行咨询	另行咨询	另行咨询
	30s	另行咨询	另行咨询	另行咨询	另行咨询	另行咨询
	60s	另行咨询	另行咨询	无	另行咨询	无
	120s	另行咨询	无	无	另行咨询	另行咨询
	3min	另行咨询	无	无	无	另行咨询
	5min	另行咨询	另行咨询	无	另行咨询	无
	10min	另行咨询	另行咨询	无	另行咨询	无
	30min	另行咨询	无	另行咨询	另行咨询	无
	60min	另行咨询	另行咨询	另行咨询	另行咨询	无
	3h	另行咨询	无	无	无	无

注1: AC200～230V 50/60Hz规格可在容许电压变动范围内（AC170～253V）使用。
　2: DC24V规格还有最大刻度时间为1s、5s、10s的无接点输出型。（H3Y-S）
　　详情请咨询经销公司。

型号		H3Y-4
电源电压		AC100～120V 50/60Hz	AC200～230V 50/60Hz	DC12V	DC24V	DC48V	DC100～110V
最大目盛時間	0.5s	有	另行咨询	另行咨询	有	另行咨询	另行咨询
	1s	有	有	另行咨询	有	有	有
	5s	有	有	有	有	另行咨询	有
	10s	有	有	有	有	有	有
	30s	有	有	有	有	另行咨询	有
	60s	有	有	有	有	有	有
	120s	有	有	另行咨询	有	另行咨询	有
	3min	有	有	另行咨询	有	另行咨询	有
	5min	有	有	另行咨询	有	另行咨询	另行咨询
	10min	有	有	另行咨询	有	另行咨询	有
	30min	有	有	另行咨询	有	另行咨询	有
	60min	有	有	另行咨询	有	另行咨询	有
	3h	有	另行咨询	另行咨询	另行咨询	另行咨询	有

型号		H3Y-4-0
电源电压		AC100～120V 50/60Hz	AC200～230V 50/60Hz	DC12V	DC24V	DC48V
最大目盛時間	0.5s	无	无	无	无	无
	1s	另行咨询	另行咨询	另行咨询	无	另行咨询
	5s	另行咨询	另行咨询	另行咨询	另行咨询	另行咨询
	10s	另行咨询	另行咨询	另行咨询	无	另行咨询
	30s	另行咨询	另行咨询	另行咨询	无	无
	60s	无	另行咨询	另行咨询	无	无
	120s	无	无	另行咨询	无	无
	3min	无	无	另行咨询	另行咨询	无
	5min	无	无	另行咨询	无	另行咨询
	10min	无	另行咨询	另行咨询	无	无
	30min	无	无	无	无	无
	60min	无	无	无	无	无
	3h	无	无	无	无	无

注1: AC200～230V 50/60Hz规格可在容许电压变动范围内（AC170～253V）使用。
　2: DC24V规格还有最大刻度时间为1s、5s、10s的无接点输出型。（H3Y-S）
　　详情请咨询经销公司。

选装件（另售）

适配器/安装板/固定支架

产品名称/规格		型号
嵌入式安装用适配器		Y92F-78
连接插座安装板	1个安装用	PYP-1
连接插座安装板	18个安装用	PYP-18
固定支架	PYFZ-□、PYF□A用	Y92H-3
固定支架	PY□、PYF□M用	Y92H-4

注: 详情请参见样本“H3Y系列共通事项” 。

连接插座

定时器		方形插座
种类	型号	插脚数	连接	形状	型号
2C	H3Y-2	8脚	表面连接	DIN导轨安装	PYF08A
				DIN导轨安装 (手指保护结构)	PYF08A-E
				螺丝紧固安装	PYF08M
			背面连接	焊接端子	PY08
			背面连接	印刷电路板用端子	PY08-02
4C	H3Y-4	14脚	表面连接	DIN导轨安装	PYF14A
			表面连接	DIN导轨安装 (手指保护结构)	PYF14A-E
			背面连接	焊接端子	PY14
			背面连接	印刷电路板用端子	PY14-02

注1: H3Y-□-0 （印刷电路板用端子）无法使用。
　2: PYF□□A-E型为手指保护结构。不能使用圆形端子。请使用Y形端子等。
　3: 详情请参见样本“H3Y系列共通事项” 。

信息更新: 2019年12月11日
