3G3MX2-V2

多功能小型变频器

3G3MX2-V2

配备简易位置控制和PM电机控制等丰富的功能，支持多种应用

信息更新: 2024年11月27日

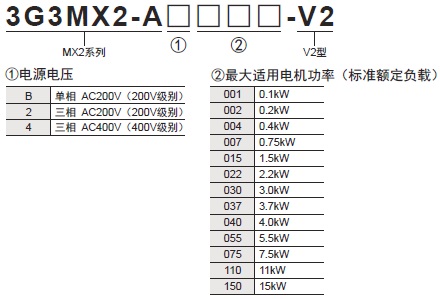

型号标准

种类

变频器本体

额定电压	防水防尘等级	最大适用电机功率		型号
额定电压	防水防尘等级	ND：标准负载	LD：轻载	型号
三相AC200V	IP20	0.1kW	0.2kW	3G3MX2-A2001-V2
		0.2kW	0.4kW	3G3MX2-A2002-V2
		0.4kW	0.75kW	3G3MX2-A2004-V2
		0.75kW	1.1kW	3G3MX2-A2007-V2
		1.5kW	2.2kW	3G3MX2-A2015-V2
		2.2kW	3.0kW	3G3MX2-A2022-V2
		3.7kW	5.5kW	3G3MX2-A2037-V2
		5.5kW	7.5kW	3G3MX2-A2055-V2
		7.5kW	11kW	3G3MX2-A2075-V2
		11kW	15kW	3G3MX2-A2110-V2
		15kW	18.5kW	3G3MX2-A2150-V2
三相AC400V	IP20	0.4kW	0.75kW	3G3MX2-A4004-V2
		0.75kW	1.5kW	3G3MX2-A4007-V2
		1.5kW	2.2kW	3G3MX2-A4015-V2
		2.2kW	3.0kW	3G3MX2-A4022-V2
		3.0kW	4.0kW	3G3MX2-A4030-V2
		4.0kW	5.5kW	3G3MX2-A4040-V2
		5.5kW	7.5kW	3G3MX2-A4055-V2
		7.5kW	11kW	3G3MX2-A4075-V2
		11kW	15kW	3G3MX2-A4110-V2
		15kW	18.5kW	3G3MX2-A4150-V2
单相AC200V	IP20	0.1kW	0.2kW	3G3MX2-AB001-V2
		0.2kW	0.4kW	3G3MX2-AB002-V2
		0.4kW	0.55kW	3G3MX2-AB004-V2
		0.75kW	1.1kW	3G3MX2-AB007-V2
		1.5kW	2.2kW	3G3MX2-AB015-V2
		2.2kW	3.0kW	3G3MX2-AB022-V2

通信单元

名称	型号
EtherCAT通信单元	3G3AX-MX2-ECT

选装件

名称	规格		型号
再生制动单元	三相200V	一般用 (电阻器内置)	3G3AX-RBU21
	三相200V	瞬时再生力大 (电阻器内置)	3G3AX-RBU22
	三相400V	一般用 (电阻器内置)	3G3AX-RBU41
制动电阻器	小型	额定功率120W、电阻值180Ω	3G3AX-RBA1201
		额定功率120W、电阻值100Ω	3G3AX-RBA1202
		额定功率120W、电阻值50Ω	3G3AX-RBA1203
		额定功率120W、电阻值35Ω	3G3AX-RBA1204
	标准型	额定功率200W、电阻值180Ω	3G3AX-RBB2001
		额定功率200W、电阻值100Ω	3G3AX-RBB2002
		额定功率300W、电阻值50Ω	3G3AX-RBB3001
		额定功率400W、电阻值35Ω	3G3AX-RBB4001
	中功率型	额定功率400W、电阻值50Ω	3G3AX-RBC4001
		额定功率600W、电阻值35Ω	3G3AX-RBC6001
		额定功率1200W、电阻值17Ω	3G3AX-RBC12001

再生制动单元和制动电阻器的组合一览

显示变频器与再生制动单元/制动电阻器的组合表。
关于组合表的各项目进行以下说明，请根据变频器进行选择。
使用率超过10%ED时或转矩需要比估算制动转矩大时，请参见《MX2系列V2型多功能型小型变频器用户手册》。

变频器			使用条件		制动单元		制动电阻器		连接形式	限制事项
电压级别	最大适用电机功率 [kW]	型号	%ED [%]	估算制动转矩 [%*1]	型号	台数	型号	台数	连接形式	连续容许 ON 时间 [秒]	最小连接电阻值[Ω]
200V 级别	0.1	3G3MX2-A2001-V2 3G3MX2-AB001-V2	3.0%	220%	本体内置	-	3G3AX-RBA1201	1	1	20	100
	0.1	3G3MX2-A2001-V2 3G3MX2-AB001-V2	10.0%	220%	本体内置	-	3G3AX-RBB2001	1	1	30	100
	0.2	3G3MX2-A2002-V2 3G3MX2-AB002-V2	3.0%	220%	本体内置	-	3G3AX-RBA1201	1	1	20	100
	0.2	3G3MX2-A2002-V2 3G3MX2-AB002-V2	10.0%	220%	本体内置	-	3G3AX-RBB2001	1	1	30	100
	0.4	3G3MX2-A2004-V2 3G3MX2-AB004-V2	3.0%	220%	本体内置	-	3G3AX-RBA1201	1	1	20	100
	0.4	3G3MX2-A2004-V2 3G3MX2-AB004-V2	10.0%	220%	本体内置	-	3G3AX-RBB2001	1	1	30	100
	0.75	3G3MX2-A2007-V2 3G3MX2-AB007-V2	3.0%	120%	本体内置	-	3G3AX-RBA1201	1	1	20	50
	0.75	3G3MX2-A2007-V2 3G3MX2-AB007-V2	10.0%	120%	本体内置	-	3G3AX-RBB2001	1	1	30	50
	1.5	3G3MX2-A2015-V2 3G3MX2-AB015-V2	2.5%	110%	本体内置	-	3G3AX-RBA1202	1	1	12	50
	1.5	3G3MX2-A2015-V2 3G3MX2-AB015-V2	10.0%	215%	本体内置	-	3G3AX-RBC4001	1	1	10	50
	2.2	3G3MX2-A2022-V2 3G3MX2-AB022-V2	3.0%	150%	本体内置	-	3G3AX-RBB3001	1	1	30	35
	2.2	3G3MX2-A2022-V2 3G3MX2-AB022-V2	10.0%	150%	本体内置	-	3G3AX-RBC4001	1	1	10	35
	3.7	3G3MX2-A2037-V2	3.0%	125%	本体内置	-	3G3AX-RBB4001	1	1	20	35
	3.7	3G3MX2-A2037-V2	10.0%	125%	本体内置	-	3G3AX-RBC6001	1	1	10	35
	5.5	3G3MX2-A2055-V2	3.0%	120%	本体内置	-	3G3AX-RBB3001	2	2	30	20
	5.5	3G3MX2-A2055-V2	10.0%	120%	本体内置	-	3G3AX-RBC4001	2	2	10	20
	7.5	3G3MX2-A2075-V2	3.0%	125%	本体内置	-	3G3AX-RBB4001	2	2	20	17
	7.5	3G3MX2-A2075-V2	10.0%	125%	本体内置	-	3G3AX-RBC6001	2	2	10	17
	11	3G3MX2-A2110-V2	3.0%	90%	本体内置	-	3G3AX-RBC12001	1	1	10	17
			10.0%	90%	本体内置	-	3G3AX-RBC12001	1	1	10	17
			10.0%	125%	3G3AX- RBU23	1	3G3AX-RBC6001	3	6	10	4
	15	3G3MX2-A2150-V2	3.0%	110%	本体内置	-	3G3AX-RBB3001	5	4	30	10
	15	3G3MX2-A2150-V2	10.0%	110%	本体内置	-	3G3AX-RBC4001	5	4	10	10
400V 级别	0.4	3G3MX2-A4004-V2	3.0%	220%	本体内置	-	3G3AX-RBA1201	2	3	20	180
	0.4	3G3MX2-A4004-V2	10.0%	220%	本体内置	-	3G3AX-RBB2001	2	3	30	180
	0.75	3G3MX2-A4007-V2	3.0%	220%	本体内置	-	3G3AX-RBA1201	2	3	20	180
	0.75	3G3MX2-A4007-V2	10.0%	220%	本体内置	-	3G3AX-RBB2001	2	3	30	180
	1.5	3G3MX2-A4015-V2	3.0%	120%	本体内置	-	3G3AX-RBA1201	2	3	20	180
	1.5	3G3MX2-A4015-V2	10.0%	120%	本体内置	-	3G3AX-RBB2001	2	3	30	180
	2.2	3G3MX2-A4022-V2	2.5%	150%	本体内置	-	3G3AX-RBA1202	2	3	12	100
	2.2	3G3MX2-A4022-V2	10.0%	220%	本体内置	-	3G3AX-RBC4001	2	3	10	100
	3	3G3MX2-A4030-V2	2.5%	110%	本体内置	-	3G3AX-RBA1202	2	3	12	100
	3	3G3MX2-A4030-V2	10.0%	215%	本体内置	-	3G3AX-RBC4001	2	3	10	100
	4	3G3MX2-A4040-V2	3.0%	165%	本体内置	-	3G3AX-RBB3001	2	3	30	100
	4	3G3MX2-A4040-V2	10.0%	165%	本体内置	-	3G3AX-RBC4001	2	3	10	100
	5.5	3G3MX2-A4055-V2	3.0%	120%	本体内置	-	3G3AX-RBB3001	2	3	30	70
	5.5	3G3MX2-A4055-V2	10.0%	120%	本体内置	-	3G3AX-RBC4001	2	3	10	70
	7.5	3G3MX2-A4075-V2	3.0%	125%	本体内置	-	3G3AX-RBB4001	2	3	20	70
	7.5	3G3MX2-A4075-V2	10.0%	125%	本体内置	-	3G3AX-RBC6001	2	3	10	70
	11	3G3MX2-A4110-V2	3.0%	85%	本体内置	-	3G3AX-RBB4001	2	3	20	70
			10.0%	85%	本体内置	-	3G3AX-RBC6001	2	3	10	70
			10.0%	120%	3G3AX- RBU41*2	1	3G3AX-RBC4001	4	7	10	34
	15	3G3MX2-A4150-V2	3.0%	125%	本体内置	-	3G3AX-RBB4001	4	5	20	35
	15	3G3MX2-A4150-V2	10.0%	125%	本体内置	-	3G3AX-RBC6001	4	5	10	35

*1. 电机额定转矩为100%，以%表示。
*2. 请拆下内置电阻器。

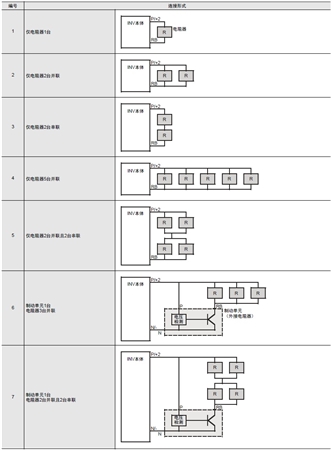

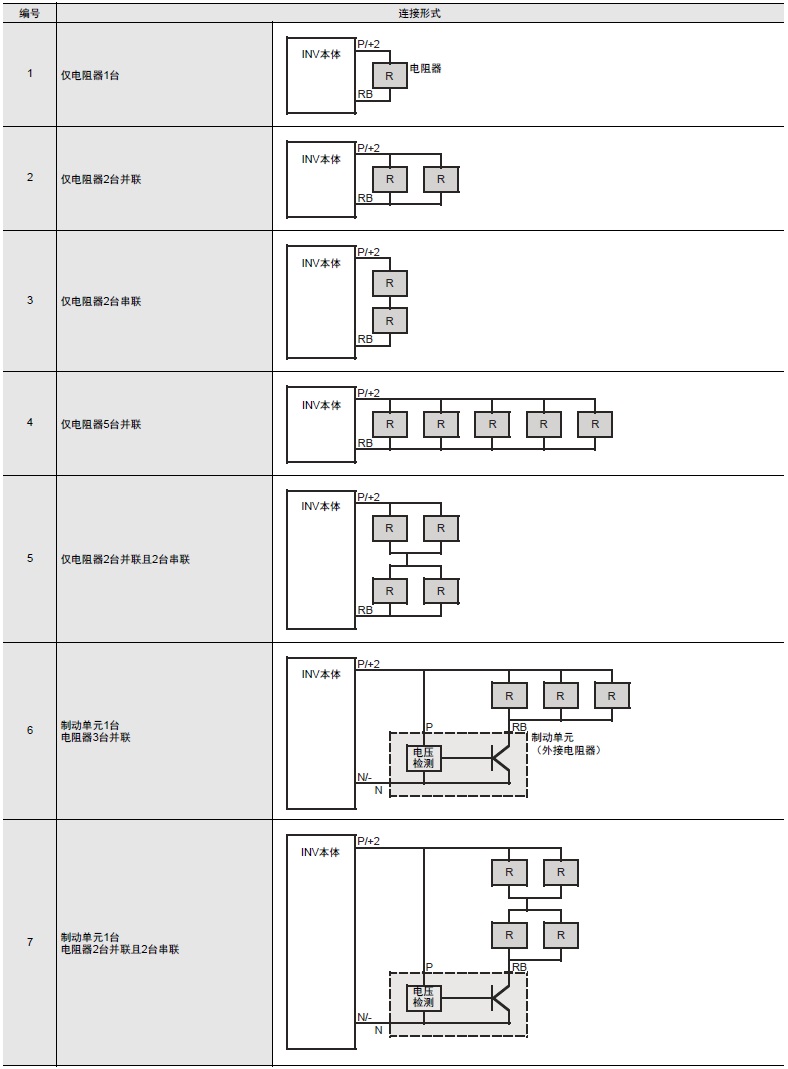

连接形式表

名称	型号
无线电噪声滤波器	3G3AX-ZCL2
无线电噪声滤波器	3G3AX-ZCL1

名称	变频器						型号
名称	电压级别	最大适用电机功率 [kW]	型号	标准负载/ 轻载模式	最大适用电机功率 [kW]	额定规格输入电流 [A]	型号
输入侧噪声滤波器	三相 200V 级别	0.1	3G3MX2-A2001-V2	标准负载	0.1	1	3G3AX-NFI21
		0.1	3G3MX2-A2001-V2	轻载	0.2	1.2
		0.2	3G3MX2-A2002-V2	标准负载	0.2	1.6
		0.2	3G3MX2-A2002-V2	轻载	0.4	1.9
		0.4	3G3MX2-A2004-V2	标准负载	0.4	3.3
		0.4	3G3MX2-A2004-V2	轻载	0.75	3.9
		0.75	3G3MX2-A2007-V2	标准负载	0.75	6	3G3AX-NFI22
		0.75	3G3MX2-A2007-V2	轻载	1.1	7.2
		1.5	3G3MX2-A2015-V2	标准负载	1.5	9
		1.5	3G3MX2-A2015-V2	轻载	2.2	10.8	3G3AX-NFI23
		2.2	3G3MX2-A2022-V2	标准负载	2.2	12.7
		2.2	3G3MX2-A2022-V2	轻载	3	13.9
		3.7	3G3MX2-A2037-V2	标准负载	3.7	20.5	3G3AX-NFI24
		3.7	3G3MX2-A2037-V2	轻载	5.5	23	3G3AX-NFI24
		5.5	3G3MX2-A2055-V2	标准负载	5.5	30.8	3G3AX-NFI25
		5.5	3G3MX2-A2055-V2	轻载	7.5	37
		7.5	3G3MX2-A2075-V2	标准负载	7.5	39.6
		7.5	3G3MX2-A2075-V2	轻载	11	48	3G3AX-NFI26
		11	3G3MX2-A2110-V2	标准负载	11	57.1	3G3AX-NFI26
		11	3G3MX2-A2110-V2	轻载	15	68	3G3AX-NFI27
		15	3G3MX2-A2150-V2	标准负载	15	62.6
		15	3G3MX2-A2150-V2	轻载	18.5	72
	单相 200V 级别	0.1	3G3MX2-AB001-V2	标准负载	0.1	1.3	3G3AX-NFI21
		0.1	3G3MX2-AB001-V2	轻载	0.2	2
		0.2	3G3MX2-AB002-V2	标准负载	0.2	3
		0.2	3G3MX2-AB002-V2	轻载	0.4	3.6
		0.4	3G3MX2-AB004-V2	标准负载	0.4	6.3	3G3AX-NFI22
		0.4	3G3MX2-AB004-V2	轻载	0.55	7.3	3G3AX-NFI22
		0.75	3G3MX2-AB007-V2	标准负载	0.75	11.5	3G3AX-NFI23
		0.75	3G3MX2-AB007-V2	轻载	1.1	13.8
		1.5	3G3MX2-AB015-V2	标准负载	1.5	16.8
		1.5	3G3MX2-AB015-V2	轻载	2.2	20.2	3G3AX-NFI24
		2.2	3G3MX2-AB022-V2	标准负载	2.2	22
		2.2	3G3MX2-AB022-V2	轻载	3	24
	三相 400V 级别	0.4	3G3MX2-A4004-V2	标准负载	0.4	1.8	3G3AX-NFI41
		0.4	3G3MX2-A4004-V2	轻载	0.75	2.1
		0.75	3G3MX2-A4007-V2	标准负载	0.75	3.6
		0.75	3G3MX2-A4007-V2	轻载	1.5	4.3
		1.5	3G3MX2-A4015-V2	标准负载	1.5	5.2
		1.5	3G3MX2-A4015-V2	轻载	2.2	5.9
		2.2	3G3MX2-A4022-V2	标准负载	2.2	6.5
		2.2	3G3MX2-A4022-V2	轻载	3	8.1	3G3AX-NFI42
		3	3G3MX2-A4030-V2	标准负载	3	7.7
		3	3G3MX2-A4030-V2	轻载	4	9.4
		4	3G3MX2-A4040-V2	标准负载	4	11	3G3AX-NFI43
		4	3G3MX2-A4040-V2	轻载	5.5	13.3
		5.5	3G3MX2-A4055-V2	标准负载	5.5	16.9
		5.5	3G3MX2-A4055-V2	轻载	7.5	20
		7.5	3G3MX2-A4075-V2	标准负载	7.5	18.8
		7.5	3G3MX2-A4075-V2	轻载	11	24	3G3AX-NFI44
		11	3G3MX2-A4110-V2	标准负载	11	29.4	3G3AX-NFI44
		11	3G3MX2-A4110-V2	轻载	15	38	3G3AX-NFI45
		15	3G3MX2-A4150-V2	标准负载	15	35.9	3G3AX-NFI45
		15	3G3MX2-A4150-V2	轻载	18.5	44	3G3AX-NFI46
输出侧噪声滤波器	三相 200V 级别	0.1	3G3MX2-A2001-V2	标准负载	0.1	1	3G3AX-NFO01
		0.1	3G3MX2-A2001-V2	轻载	0.2	1.2
		0.2	3G3MX2-A2002-V2	标准负载	0.2	1.6
		0.2	3G3MX2-A2002-V2	轻载	0.4	1.9
		0.4	3G3MX2-A2004-V2	标准负载	0.4	3
		0.4	3G3MX2-A2004-V2	轻载	0.75	3.5
		0.75	3G3MX2-A2007-V2	标准负载	0.75	5
		0.75	3G3MX2-A2007-V2	轻载	1.1	6	3G3AX-NFO02
		1.5	3G3MX2-A2015-V2	标准负载	1.5	8
		1.5	3G3MX2-A2015-V2	轻载	2.2	9.6
		2.2	3G3MX2-A2022-V2	标准负载	2.2	11
		2.2	3G3MX2-A2022-V2	轻载	3	12	3G3AX-NFO03
		3.7	3G3MX2-A2037-V2	标准负载	3.7	17.5
		3.7	3G3MX2-A2037-V2	轻载	5.5	19.6
		5.5	3G3MX2-A2055-V2	标准负载	5.5	25
		5.5	3G3MX2-A2055-V2	轻载	7.5	30	3G3AX-NFO04
		7.5	3G3MX2-A2075-V2	标准负载	7.5	33
		7.5	3G3MX2-A2075-V2	轻载	11	40
		11	3G3MX2-A2110-V2	标准负载	11	47
		11	3G3MX2-A2110-V2	轻载	15	56	3G3AX-NFO05
		15	3G3MX2-A2150-V2	标准负载	15	60
		15	3G3MX2-A2150-V2	轻载	18.5	69
	单相 200V 级别	0.1	3G3MX2-AB001-V2	标准负载	0.1	1	3G3AX-NFO01
		0.1	3G3MX2-AB001-V2	轻载	0.2	1.2
		0.2	3G3MX2-AB002-V2	标准负载	0.2	1.6
		0.2	3G3MX2-AB002-V2	轻载	0.4	1.9
		0.4	3G3MX2-AB004-V2	标准负载	0.4	3
		0.4	3G3MX2-AB004-V2	轻载	0.55	3.5
		0.75	3G3MX2-AB007-V2	标准负载	0.75	5
		0.75	3G3MX2-AB007-V2	轻载	1.1	6	3G3AX-NFO02
		1.5	3G3MX2-AB015-V2	标准负载	1.5	8
		1.5	3G3MX2-AB015-V2	轻载	2.2	9.6
		2.2	3G3MX2-AB022-V2	标准负载	2.2	11
		2.2	3G3MX2-AB022-V2	轻载	3	12	3G3AX-NFO03
	三相 400V 级别	0.4	3G3MX2-A4004-V2	标准负载	0.4	1.8	3G3AX-NFO01
		0.4	3G3MX2-A4004-V2	轻载	0.75	2.1
		0.75	3G3MX2-A4007-V2	标准负载	0.75	3.4
		0.75	3G3MX2-A4007-V2	轻载	1.5	4.1
		1.5	3G3MX2-A4015-V2	标准负载	1.5	4.8
		1.5	3G3MX2-A4015-V2	轻载	2.2	5.4
		2.2	3G3MX2-A4022-V2	标准负载	2.2	5.5
		2.2	3G3MX2-A4022-V2	轻载	3	6.9	3G3AX-NFO02
		3	3G3MX2-A4030-V2	标准负载	3	7.2
		3	3G3MX2-A4030-V2	轻载	4	8.8
		4	3G3MX2-A4040-V2	标准负载	4	9.2
		4	3G3MX2-A4040-V2	轻载	5.5	11.1	3G3AX-NFO03
		5.5	3G3MX2-A4055-V2	标准负载	5.5	14.8
		5.5	3G3MX2-A4055-V2	轻载	7.5	17.5
		7.5	3G3MX2-A4075-V2	标准负载	7.5	18
		7.5	3G3MX2-A4075-V2	轻载	11	23
		11	3G3MX2-A4110-V2	标准负载	11	24
		11	3G3MX2-A4110-V2	轻载	15	31	3G3AX-NFO04
		15	3G3MX2-A4150-V2	标准负载	15	31
		15	3G3MX2-A4150-V2	轻载	18.5	38
直流电抗器	三相 200V 级别	0.1	3G3MX2-A2001-V2	标准负载*1	0.1	1	3G3AX-DL2002
		0.1	3G3MX2-A2001-V2	轻载	0.2	1.2
		0.2	3G3MX2-A2002-V2	标准负载*1	0.2	1.6
		0.2	3G3MX2-A2002-V2	轻载	0.4	1.9	3G3AX-DL2004
		0.4	3G3MX2-A2004-V2	标准负载*1	0.4	3.3	3G3AX-DL2004
		0.4	3G3MX2-A2004-V2	轻载	0.75	3.9	3G3AX-DL2007
		0.75	3G3MX2-A2007-V2	标准负载*1	0.75	6	3G3AX-DL2007
		0.75	3G3MX2-A2007-V2	轻载	1.1	7.2	3G3AX-DL2015
		1.5	3G3MX2-A2015-V2	标准负载*1	1.5	9	3G3AX-DL2015
		1.5	3G3MX2-A2015-V2	轻载	2.2	10.8	3G3AX-DL2022
		2.2	3G3MX2-A2022-V2	标准负载*1	2.2	12.7	3G3AX-DL2022
		2.2	3G3MX2-A2022-V2	轻载	3	13.9	3G3AX-DL2037
		3.7	3G3MX2-A2037-V2	标准负载*1	3.7	20.5	3G3AX-DL2037
		3.7	3G3MX2-A2037-V2	轻载	5.5	23	3G3AX-DL2055
		5.5	3G3MX2-A2055-V2	标准负载*1	5.5	30.8	3G3AX-DL2075
		5.5	3G3MX2-A2055-V2	轻载	7.5	37
		7.5	3G3MX2-A2075-V2	标准负载*1	7.5	39.6
		7.5	3G3MX2-A2075-V2	轻载	11	48	3G3AX-DL2110
		11	3G3MX2-A2110-V2	标准负载*1	11	57.1	3G3AX-DL2110
		11	3G3MX2-A2110-V2	轻载	15	68	3G3AX-DL2150
		15	3G3MX2-A2150-V2	标准负载*1	15	62.6	3G3AX-DL2150
		15	3G3MX2-A2150-V2	轻载	18.5	72	3G3AX-DL2220
	单相 200V 级别	0.1	3G3MX2-AB001-V2	标准负载*1	0.1	1.3	3G3AX-DL2002
		0.1	3G3MX2-AB001-V2	轻载	0.2	2
		0.2	3G3MX2-AB002-V2	标准负载*1	0.2	3
		0.2	3G3MX2-AB002-V2	轻载	0.4	3.6	3G3AX-DL2004
		0.4	3G3MX2-AB004-V2	标准负载*1	0.4	6.3	3G3AX-DL2004
		0.4	3G3MX2-AB004-V2	轻载	0.55	7.3	3G3AX-DL2007
		0.75	3G3MX2-AB007-V2	标准负载*1	0.75	11.5	3G3AX-DL2007
		0.75	3G3MX2-AB007-V2	轻载	1.1	13.8	3G3AX-DL2015
		1.5	3G3MX2-AB015-V2	标准负载*1	1.5	16.8	3G3AX-DL2015
		1.5	3G3MX2-AB015-V2	轻载	2.2	20.2	3G3AX-DL2022
		2.2	3G3MX2-AB022-V2	标准负载*1	2.2	22	3G3AX-DL2022
		2.2	3G3MX2-AB022-V2	轻载	3	24	3G3AX-DL2037
	三相 400V 级别	0.4	3G3MX2-A4004-V2	标准负载*1	0.4	1.8	3G3AX-DL4004
		0.4	3G3MX2-A4004-V2	轻载	0.75	2.1	3G3AX-DL4007
		0.75	3G3MX2-A4007-V2	标准负载*1	0.75	3.6	3G3AX-DL4007
		0.75	3G3MX2-A4007-V2	轻载	1.5	4.3	3G3AX-DL4015
		1.5	3G3MX2-A4015-V2	标准负载*1	1.5	5.2	3G3AX-DL4015
		1.5	3G3MX2-A4015-V2	轻载	2.2	5.9	3G3AX-DL4022
		2.2	3G3MX2-A4022-V2	标准负载*1	2.2	6.5	3G3AX-DL4022
		2.2	3G3MX2-A4022-V2	轻载	3	8.1	3G3AX-DL4037
		3	3G3MX2-A4030-V2	标准负载*1	3	7.7
		3	3G3MX2-A4030-V2	轻载	4	9.4
		4	3G3MX2-A4040-V2	标准负载*1	4	11
		4	3G3MX2-A4040-V2	轻载	5.5	13.3	3G3AX-DL4055
		5.5	3G3MX2-A4055-V2	标准负载*1	5.5	16.9	3G3AX-DL4055
		5.5	3G3MX2-A4055-V2	轻载	7.5	20	3G3AX-DL4075
		7.5	3G3MX2-A4075-V2	标准负载*1	7.5	18.8	3G3AX-DL4075
		7.5	3G3MX2-A4075-V2	轻载	11	24	3G3AX-DL4110
		11	3G3MX2-A4110-V2	标准负载*1	11	29.4	3G3AX-DL4110
		11	3G3MX2-A4110-V2	轻载	15	38	3G3AX-DL4150
		15	3G3MX2-A4150-V2	标准负载*1	15	35.9	3G3AX-DL4150
		15	3G3MX2-A4150-V2	轻载	18.5	44	3G3AX-DL4220
交流电抗器	三相 200V 级别	0.1	3G3MX2-A2001-V2	标准负载	0.1	1	3G3AX-AL2025
		0.1	3G3MX2-A2001-V2	轻载	0.2	1.2
		0.2	3G3MX2-A2002-V2	标准负载	0.2	1.6
		0.2	3G3MX2-A2002-V2	轻载	0.4	1.9
		0.4	3G3MX2-A2004-V2	标准负载	0.4	3.3
		0.4	3G3MX2-A2004-V2	轻载	0.75	3.9
		0.75	3G3MX2-A2007-V2	标准负载	0.75	6
		0.75	3G3MX2-A2007-V2	轻载	1.1	7.2
		1.5	3G3MX2-A2015-V2	标准负载	1.5	9
		1.5	3G3MX2-A2015-V2	轻载	2.2	10.8	3G3AX-AL2055
		2.2	3G3MX2-A2022-V2	标准负载	2.2	12.7
		2.2	3G3MX2-A2022-V2	轻载	3	13.9
		3.7	3G3MX2-A2037-V2	标准负载	3.7	20.5	3G3AX-AL2110
		3.7	3G3MX2-A2037-V2	轻载	5.5	23
		5.5	3G3MX2-A2055-V2	标准负载	5.5	30.8
		5.5	3G3MX2-A2055-V2	轻载	7.5	37
		7.5	3G3MX2-A2075-V2	标准负载	7.5	39.6	3G3AX-AL2220
		7.5	3G3MX2-A2075-V2	轻载	11	48
		11	3G3MX2-A2110-V2	标准负载	11	57.1
		11	3G3MX2-A2110-V2	轻载	15	68
		15	3G3MX2-A2150-V2	标准负载	15	62.6
		15	3G3MX2-A2150-V2	轻载	18.5	72	3G3AX-AL2330
	单相 200V 级别	0.1	3G3MX2-AB001-V2	标准负载	0.1	1.3	3G3AX-AL2025
		0.1	3G3MX2-AB001-V2	轻载	0.2	2
		0.2	3G3MX2-AB002-V2	标准负载	0.2	3
		0.2	3G3MX2-AB002-V2	轻载	0.4	3.6
		0.4	3G3MX2-AB004-V2	标准负载	0.4	6.3
		0.4	3G3MX2-AB004-V2	轻载	0.55	7.3
		0.75	3G3MX2-AB007-V2	标准负载	0.75	11.5	3G3AX-AL2055
		0.75	3G3MX2-AB007-V2	轻载	1.1	13.8
		1.5	3G3MX2-AB015-V2	标准负载	1.5	16.8
		1.5	3G3MX2-AB015-V2	轻载	2.2	20.2	3G3AX-AL2110
		2.2	3G3MX2-AB022-V2	标准负载	2.2	22
		2.2	3G3MX2-AB022-V2	轻载	3	24
	三相 400V 级别	0.4	3G3MX2-A4004-V2	标准负载	0.4	1.8	3G3AX-AL4025
		0.4	3G3MX2-A4004-V2	轻载	0.75	2.1
		0.75	3G3MX2-A4007-V2	标准负载	0.75	3.6
		0.75	3G3MX2-A4007-V2	轻载	1.5	4.3
		1.5	3G3MX2-A4015-V2	标准负载	1.5	5.2
		1.5	3G3MX2-A4015-V2	轻载	2.2	5.9
		2.2	3G3MX2-A4022-V2	标准负载	2.2	6.5	3G3AX-AL4055
		2.2	3G3MX2-A4022-V2	轻载	3	8.1
		3	3G3MX2-A4030-V2	标准负载	3	7.7
		3	3G3MX2-A4030-V2	轻载	4	9.4
		4	3G3MX2-A4040-V2	标准负载	4	11	3G3AX-AL4110
		4	3G3MX2-A4040-V2	轻载	5.5	13.3
		5.5	3G3MX2-A4055-V2	标准负载	5.5	16.9
		5.5	3G3MX2-A4055-V2	轻载	7.5	20
		7.5	3G3MX2-A4075-V2	标准负载	7.5	18.8
		7.5	3G3MX2-A4075-V2	轻载	11	24	3G3AX-AL4220
		11	3G3MX2-A4110-V2	标准负载	11	29.4	3G3AX-AL4220
		11	3G3MX2-A4110-V2	轻载	15	38	3G3AX-AL4330
		15	3G3MX2-A4150-V2	标准负载	15	35.9
		15	3G3MX2-A4150-V2	轻载	18.5	44

注1. 输出侧噪声滤波器可使用的最大频率为400Hz。
*1. 标准负载的直流电抗器在参考通用电机的额定电流值选择的基础上，以变频器额定输出电流的85%进行选择。电机额定电流值超过变频器额定输出电流的85%的情况下，常时运行时，请使用以轻载条件选定的直流电抗器。

名称	规格	型号
数字操作器	-	3G3AX-OP01
数字操作器用电缆	电缆长度1m	3G3AX-OPCN1
数字操作器用电缆	电缆长度3m	3G3AX-OPCN3

EtherCAT通信电缆推荐产品

EtherCAT中请使用类别5以上的STP电缆（铝带编织双重隔离屏蔽双绞线电缆）。
通过直接配线使用。

带连接器电缆

产品名称	制造商	电缆长度	型号
两侧带连接器电缆 (RJ45/RJ45) 小型RJ45连接器1 尺寸、线芯数 (对数) ： AWG26×4P 电缆护套材质：PUR 电缆颜色：黄色2	星空(中国)一站式服务官网株式会社	0.3m	XS6W-6PUR8SS30CM-YF
		0.5m	XS6W-6PUR8SS50CM-YF
		1m	XS6W-6PUR8SS100CM-YF
		2m	XS6W-6PUR8SS200CM-YF
		3m	XS6W-6PUR8SS300CM-YF
		5m	XS6W-6PUR8SS500CM-YF
两侧带连接器电缆 (RJ45/RJ45) 坚固型RJ45连接器*1 尺寸、线芯数 (对数) ： AWG22×2P 电缆颜色：浅蓝色	星空(中国)一站式服务官网株式会社	0.3m	XS5W-T421-AMD-K
		0.5m	XS5W-T421-BMD-K
		1m	XS5W-T421-CMD-K
		2m	XS5W-T421-DMD-K
		5m	XS5W-T421-GMD-K
		10m	XS5W-T421-JMD-K
插头两侧带连接器电缆 (M12直线型/RJ45) 强化屏蔽连接器电缆规格*3 M12 SmartClick连接器型坚固型RJ45连接器尺寸、线芯数 (对数) ： AWG22×2P 电缆颜色：黑色	星空(中国)一站式服务官网株式会社	0.5m	XS5W-T421-BMC-SS
		1m	XS5W-T421-CMC-SS
		2m	XS5W-T421-DMC-SS
		3m	XS5W-T421-EMC-SS
		5m	XS5W-T421-GMC-SS
		10m	XS5W-T421-JMC-SS
两侧带连接器电缆 (RJ45/RJ45) 小型坚固型RJ45连接器*4 尺寸、线芯数 (对数) ： AWG22×2P 电缆颜色：黄色	3M日本株式会社	0.25m	3RHS4-1100-0.25M
		0.5m	3RHS4-1100-0.5M
		1m	3RHS4-1100-1M
		2m	3RHS4-1100-2M
		5m	3RHS4-1100-5M
		10m	3RHS4-1100-10M

*1. 小型电缆的长度备有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
坚固型电缆长度备有0.3、0.5、1、2、3、5、10、15m。
详情请参见《工业用以太网连接器产品目录》。
*2. 电缆的颜色备有绿色和蓝色。
*3. 详情请向本公司销售负责人员咨询。
*4. 电缆长度备有0.25～100m。请咨询经销商。

电缆/连接器

尺寸、线芯数（对数）：AWG24×4P

产品名称	形状	制造商	型号
电缆	-	仓茂电工株式会社	KETH-SB*
电缆		JMACS株式会社	IETP-SB*
RJ45连接器		泛达公司	MPS588-C*

* 建议通过以上组合使用本电缆和连接器。

尺寸、线芯数（对数）：AWG22×2P

产品名称	形状	制造商	型号
电缆	-	仓茂电工株式会社	*KETH-PSB-OMR1**
电缆	-	JMACS株式会社	*PNET/B1**
RJ45组装式连接器		星空(中国)一站式服务官网株式会社	*XS6G-T421-11**
电缆	-	3M日本株式会社	*79100-IE4P-F1-YE2**
RJ45组装式连接器	-	3M日本株式会社	*3R104-1110-000AM2**

*1. 建议通过以上组合使用本电缆和连接器。
*2. 建议通过以上组合使用本电缆和连接器。

软件

如何根据要连接的控制器选择软件

软件根据连接的控制器不同而异。购买时，请检查以下组合列表。

设备	星空(中国)一站式服务官网产PLC系统	星空(中国)一站式服务官网产机械自动化控制器系统
控制器	CS/CJ/CP系列等	NJ/NX系列
变频器通信单元	变频器本体：MX2系列V2型通信单元：EtherCAT通信单元3G3AX-MX2-ECT (仅支持CJ系列)	变频器本体：MX2系列V2型通信单元：MEtherCAT通信单元 3G3AX-MX2-ECT
软件	FA统合工具包CX-One (CX-Drive Ver3.03以上)	自动化软件Sysmac Studio (Ver.1.59以上)

FA统合工具包CX-One

产品名称	规格			型号	国际标准
产品名称		许可数	存储介质	型号	国际标准
FA统合工具包 CX-One Ver.4.□	CX-One是统合工具包，为星空(中国)一站式服务官网PLC和元器件提供外围工具。 CX-One Ver.4.□包括 CX-Drive Ver.3.□。	1个授权版本*1	DVD	CXONE-AL01D-V4	-

*1. CX-One备有多许可产品（3、10、30、50个许可）和只有DVD光盘的产品。
注1. 详情，请参见产品信息记载的《CX-One Ver.4样本》。

自动化软件Sysmac Studio

为以NJ/NX系列CPU单元及NY系列工业用PC为主的机械自动化控制器、EtherCAT从站及HMI等的设定、编程、调试、维护提供统合开发环境的软件。

详情，请参见产品信息和《Sysmac Studio产品样本》。

信息更新: 2024年11月27日

产品类别

运动/驱动
- 变频器
  - 3G3MX2-V2
  - 3G3MX2-ZV1
  - 3G3RX2
  - 3G3AX
  - 3G3JZ
